HM型邊軸旋轉式回流控制門

一、結構和特點
　　HM型邊軸旋轉式回流門，主要由回轉門、擋邊角鋼、閥門驅動裝置及限位機構等組成，應用于氧化溝內回流控制，調節流量。

二、主要技術參數和安裝要求
　　回流門旋轉范圍在0～90°之間。

三、供貨范圍
　　1．裝配完整的HM型回流門，根據運輸許可度采用整機發貨或分部件發貨現場組裝。
　　2．不含預埋件（本公司提供預埋件詳圖）。

四、材質說明
　　回轉門、擋邊角鋼及其余水下部件    　不銹鋼304
　　閥門驅動裝置及限位機構        　　    　組合材質

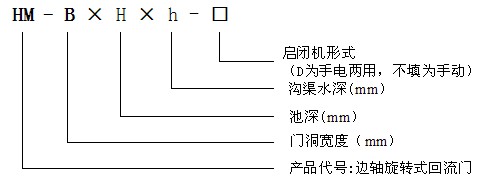

五、型號說明

六、外形尺寸、安裝尺寸和預埋件圖
　　1．HM型回流門（配電動啟閉機）外形尺寸

2．HM型回流門安裝基礎圖

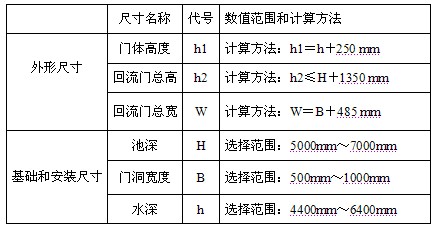

表4.1  HM型回流門技術參數

說明：1、定制HM型回流門時，請用戶提供表中H、B、h數據及安裝基礎圖，如無特殊說明，回流門一律采用手動操作。
    　　　 2、若選擇手電兩用啟閉方式，電機功率可咨詢我司確定。
